Как самостоятельно сделать элитный эффективный электретный микрофон с простейшим усилителем для компа
Как сделать элементарный усилитель для обычных электретных микрофонов и повысить их громкость и качество воспроизведения речи в компьютере для связи в Скайпе, Аське, Майл.ру и прочих подобных сервисов, дающих отличную возможность для живого непосредственного общения, - является достаточно востребованным вопросом для многих пользователей.
Современные Китайские гарнитуры всегда оставляют желать более лучшего, так как их конструкции дают весьма слабый сигнал (да и зачастую с заметными искажениями) практически всегда сопровождаемый шумами. Кроме того они требуют обязательного расположения микрофонов почти у самого рта, а это весьма и весьма неудобно.
Интернет предлагает сотни всевозможных рабочих схем усиления, но практически все они требуют источников дополнительного питания, что однозначно увеличивает габариты микрофонных конструкций и навязывает использование батареек, либо аккумуляторов.
Но существуют и простейшие схемы (кстати, очень эффективные) повышения чувствительности микрофонов с непосредственным питанием от самих компьютеров или с так называемым *фантомным питанием*. Качество звука, а также громкость при их использовании совместно с любыми микрофонами - заметно превышает многие промышленные образцы.
Для изготовления подобного простейшего усилителя для электретных микрофонов любой модификации понадобится в первую очередь - сам микрофон. Стоимость его - сущие копейки, но его вполне можно взять и от любого старого кассетника-магнитофона, сломанного записывающего плеера, обычного сотового телефона и прочее.
Внешне электретные микрофоны выглядят так
Любой электретный микрофон – это стандартный электретный капсюль, имеющий два вывода, один из которых непосредственно соединен с корпусом. В корпусе электретного капсюля находится полевой транзистор, который составляет уже встроенный усилитель.
Питание этого встроенного усилителя для электретного микрофона всегда можно использовать от существующей звуковой карты компьютера. А подается это специфическое, так называемое *питание фантомное* - по общим проводам используемого микрофона.
Схемка такого усилителя для компьютерных электретных микрофонов достаточно проста и элементарна в исполнении.
Эта же схема усилителя для микрофона в другом видовом варианте
Резисторы R1 и R2 осуществляют это самое *фантомное питание* микрофонного капсюля. Нежелательная отрицательная обратная связь успешно нейтрализуется имеющимся конденсатором - C1. На микрофон подается напряжение подведенного питания равное падению напряжения на транзисторном p-n переходе. Сигнал с микрофонного капсюля как обычно выделяется на первом резисторе - R1 и подается на базу единственного транзистора VT1 для последующего усиления. Сам транзистор VT1 включен по привычной распространенной схеме с общим эмиттером и с нагрузкой на резистор R2. Требуемая величина отрицательная обратная связь по постоянным токам осуществляется через резистор R1, а резистор R2 обеспечивает относительную стабильность тока через транзистор.
При сборке усилителя необходимо грамотно распаять имеющиеся выводы штекера. Правильная распайка их видна из рисунка.
Вся конструкция собирается элементарным навесным монтажом в практически любом понравившемся миниатюрном корпусе, либо прямо на используемой микрофонной гарнитуре.
Такой усилитель для электретных компьютерных микрофонов усиливает входящий сигнал в min = 10 раз, то есть на ~ 22дБ.
Элементарно качаем любое видео
При изготовлении исполнении этого усилителя, обязательна его тщательная экранировка фольгой, что гарантированно обеспечит отсутствие нежелательных наводок. Экран должен иметь надежные контакты с самим микрофонным капсюлем.
Данный Усилитель был испробован в различных компах и с транзисторами БЕЗ всякого подбора.
Результаты оказались - отличными!
Статья В ТЕМУ - Справа по ссылке!!!
Другие подобные схемы усилителей для электретных микрофонов представлены далее.

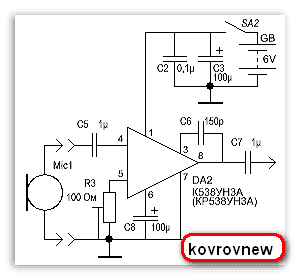

Простенькая схема микрофонного усилителя на микросхемке
Еще одна эффективнвая схема микрофонного усилителя на импортной микросхеме
Универсальная схема усилителя для любых микрофонов выглядит так
В заключении делюсь эксклюзивным секретом КАК СКАЧАТЬ ЛЮБОЕ ВИДЕО БЕЗ ВСЯКИХ СПЕЦИАЛЬНЫХ ПРОГРАММ.
И обязательно прочитайте еще одну интересную статью на родственную тему СПАСАЕМ СОТОВЫЙ ТЕЛЕФОНЧИК.
